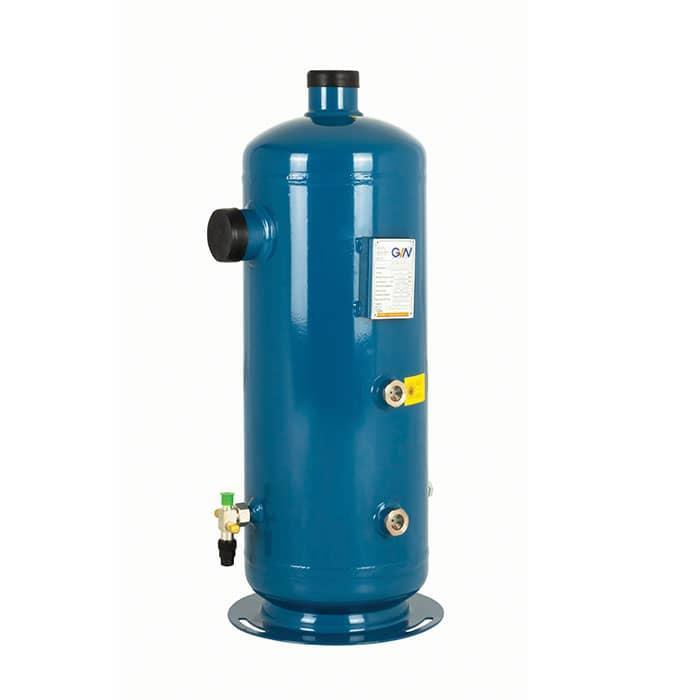

Gvn Os.Hr.45b.28.1 Depolu Yağ Ayırıcı

Genel Ürün Tanım

Helisel yağ ayırıcıların görevi, deşarj gazındaki yağı doğru bir şekilde ayırmak ve en etkili şekilde yağın kompresöre geri dönüşünü sağlamaktır. Amaç, karter yağ düzeyini korumak ve oluşabilecek aşırı yağ sirkülâsyonunu minimuma indirerek sistemin verimini arttırmaktır. Helisel yağ ayırıcılar yüksek basınçlı yağ yönetim sistemleri için tasarlanmıştır, çok çeşitli sistemlerde ve çoklu kompresörlerde kullanılabilirler. Yağ ayırıcılar skrol ve pistonlu kompresörler ile birlikte kullanılmak için tasarlanmıştır, vidalı ve rotary kompresörler ile birlikte kullanılması tavsiye edilmez. Standart ürün serisi, uygun yağlarla birlikte HCFC & HFC soğutucu akışkanlar ile kullanımı için tasarlanmıştır. (Amonyak soğutucu akışkanlı sistemler için lütfen bizimle iletişime geçiniz). Yağ ayırıcının iç yüzeyi paslanmaz filtre ile sarılmıştır, böylelikle ağır yağ parçacıkları spiral yolu boyunca filtreler ile çarpışır ve deşarj gazından ayrılıp ilerlemesi sağlanır. Gaz/Yağ karışımı merkezkaç kuvvetiyle helisin spiral yolu boyunca hareket ettirilip yağ parçacıklarının çeper yüzeyinde dönmesini ve katmanla çarpışmasına neden olur. Ayrılan yağ, sistem içerisinde bulunan yönlendirici parçalar ile birlikte yağın alt katmanda bulunan haznenin içerisinde stoklar, alt taban kısımda bulunan 3/8” rotalok vana ile yağ istenildiği yöne göre akışı sağlanabilir. Ürün içerisinde şamandıra sistemi mevcut değildir.

Teknik Özellikler Standart ürünlerde;

• Giriş ve çıkış için ODS bağlantı,

• Rezervuar çıkışında 3/8”SAE rotalok vana,

• 2 adet SW36 gözetleme camı,

• Yağ seviye sensörü bağlantısı için 1/2”NPT manşonu bulunmaktadır. CE 2014/68/EU [PED] basınçlı kaplar direktifine uygun olarak imal edilmektedir.

Uyarılar

• Rotalok vanayı montajlamadan önce conta kanalının temiz ve zarar görmemiş olduğundan emin olunuz.

• Yağ oranının yağ deposu üzerinde bulunan gözetleme camı seviyesinin altında olma durumunda ilave yağ takviyesinde bulununuz.

 • Gözetleme camları tarafımızca montajlandığından herhangi bir işlem yapmayınız,
